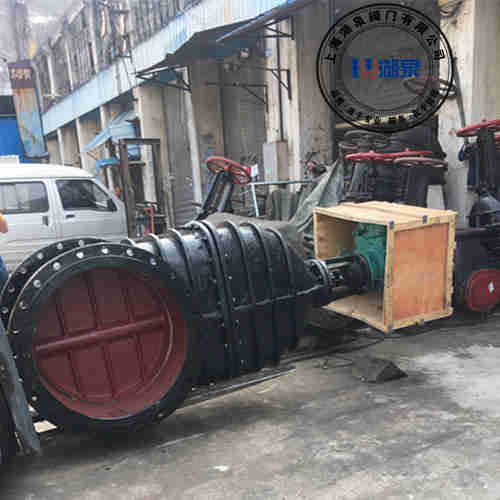

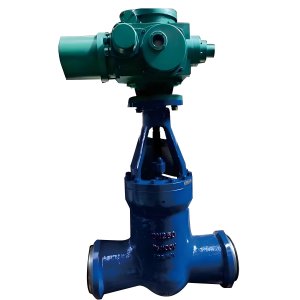

電動閥門DN400閘板閥結構圖

[ 2025-07-23 ]

電動閥門DN400閘板閥主要應用于管道介質的截斷控制，其核心特點包括：

結構特性

采用電動驅動裝置實現遠程控制，閘板作直線運動完成開啟/關閉動作，結構緊湊且占用空間小，特別適合大口徑管道使用。 ‌

材質與適用場景

‌閥體材質‌：通常采用2520（310S）不銹鋼或鑄鋼，耐腐蝕性強。
‌密封材質‌：密封面采用硬質合金+氧化鋁陶瓷，耐磨性高。
‌適用介質‌：適用于紙漿、污水、煤漿、灰渣等腐蝕性或磨損性介質。 ‌

性能參數

‌公稱壓力‌：1.0~1.6MPa
‌工作溫度‌：≤1000℃
‌連接方式‌：法蘭或?qū)A式
‌執行標準‌：符合GB/T 12237等國家標準。 ‌

主要生產廠家包括上海湖泉閥門集團有限公司（型號PZ973H、X-10C）和（型號Z941H-40C）。

電動閥門DN400閘板閥結構圖是展示該類閥門內部構造及外部特征的重要技術資料，對于工程設計和設備選型具有重要參考價值。這種閥門廣泛應用于供水、排水、石油、化工等領域，其關鍵作用在于控制液體或氣體流體的通斷，同時提供較低的流阻以滿足高效作業需求。

從結構上分析，電動閥門DN400閘板閥主要由閥體、閥蓋、閘板、閥桿、電動執行器以及密封組件等組成。閥體通常采用高強度鑄鐵、球墨鑄鐵或鑄鋼材質，以確保其在高壓、高流量條件下的可靠性。閥蓋與閥體通過螺栓或焊接形式相連，形成密閉結構。

閘板是電動閘板閥的核心部件，其平面形狀通常為矩形或楔形，可通過升降動作完成流體的啟閉。閘板與密封面之間配有柔性密封墊片，以確保閥門處于關閉狀態時實現零泄漏。閥桿則通過螺紋驅動閘板運動，并與電動執行器直接連接。為了增強耐腐蝕性，閥桿表面常采用鍍鉻處理。

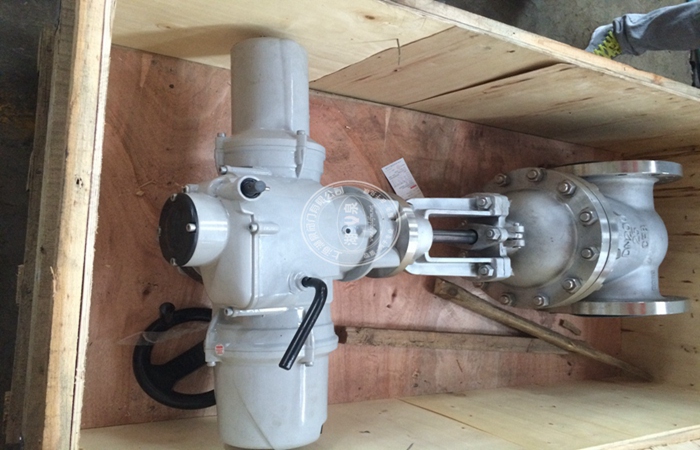

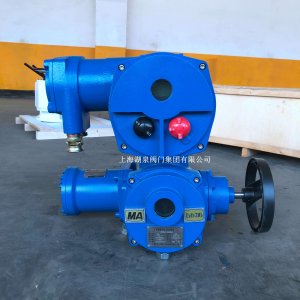

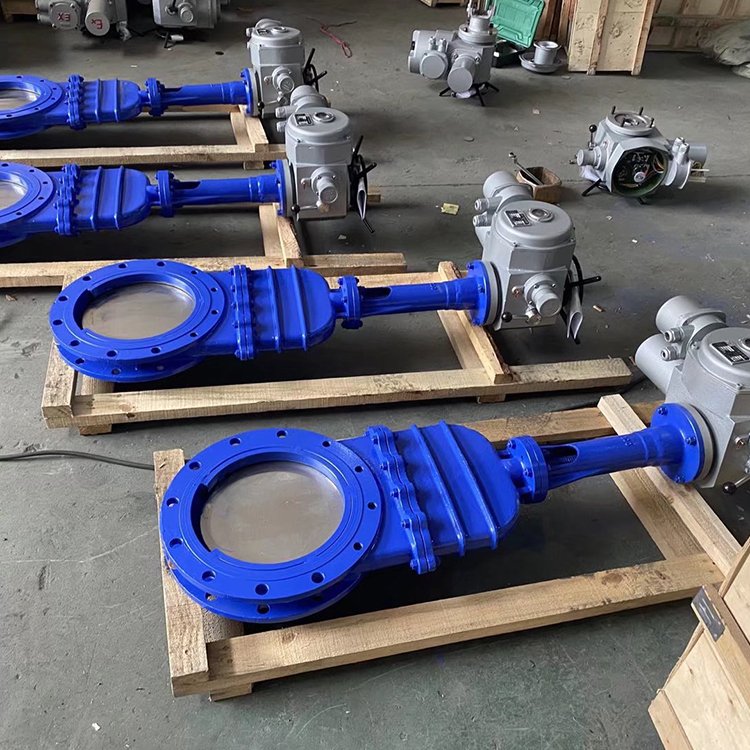

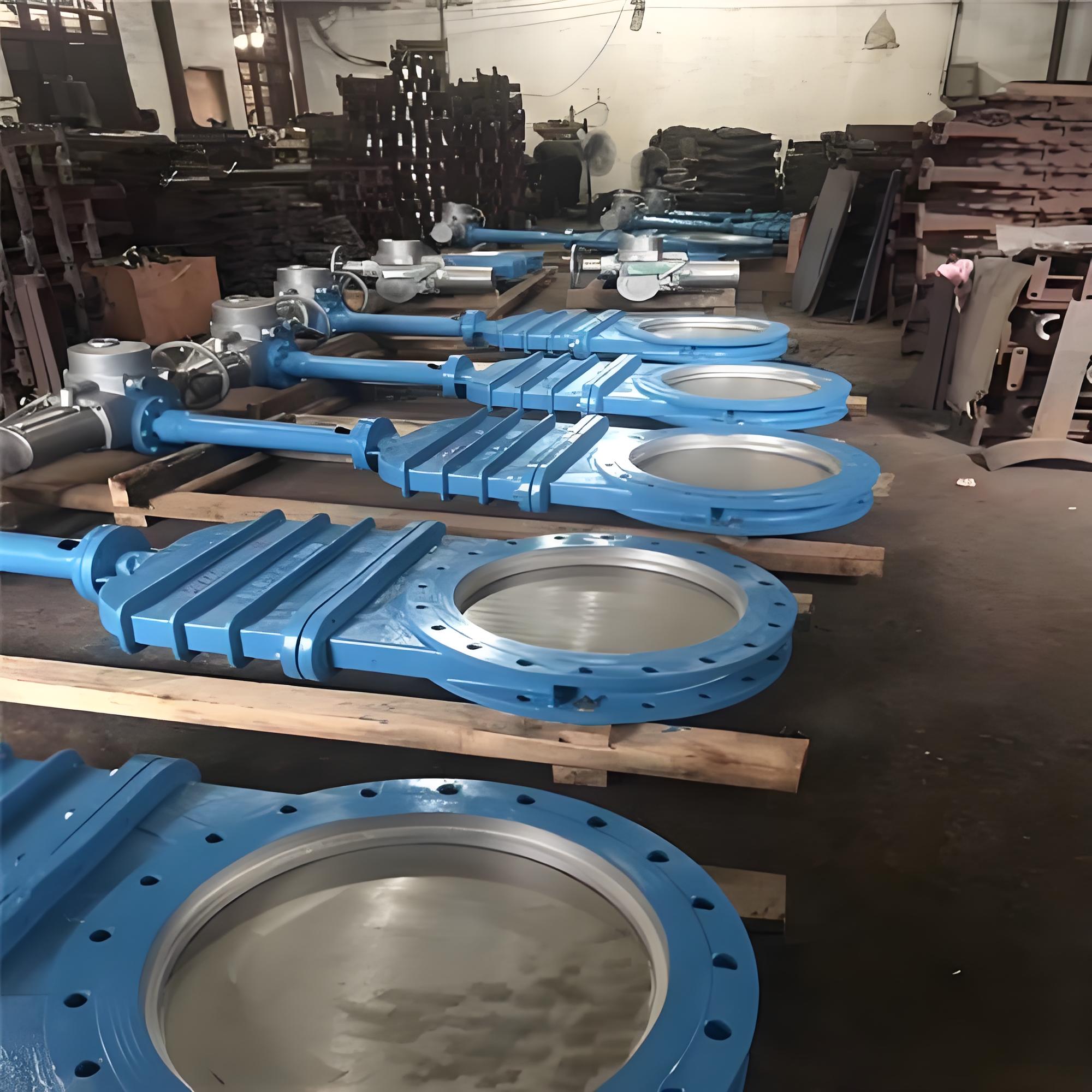

電動執行器是該閥門的重要驅動裝置，通過接收電信號實現自動化操作。通常具備正反轉功能，可精確控制閘板的啟閉速度和位置。此外，執行器還具備手動操作裝置，便于在斷電或緊急狀態下切換為手動控制模式。

DN400規格的閥門指的是公稱直徑為400毫米，其較大的通徑使其適合處理大流量的介質運輸需求。通常情況下，該閥門需針對實際工況進行安裝尺寸、法蘭標準、壓力等級等數據的確認，以確保滿足工程要求。總而言之，電動閥門DN400閘板閥的結構設計體現了高效和可靠的特點，其結構圖為技術人員提供了重要的設計和維護依據。用戶在使用過程中應嚴格遵循相關技術標準和操作規程，以確保其長效運行和工程安全性。電動閘板閥
