上海湖泉閥門集團有限公司電動蝶閥D941W-0.5PKX DN900兼容的加工新工藝，使蝶閥在運行工作時，減少其扭矩力，達到省力，節能之功能。從而確保整體的抗腐蝕．耐高溫．,抗靡損的可靠性。適用溫度: -40℃～425℃，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能，密封圈選用不銹鋼制作，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點，采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長，蝶板采用絎架結構，強度高，過流面積大，流阻小，具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝，以多工位（旋轉90°或180°）安裝，便于用戶使用。

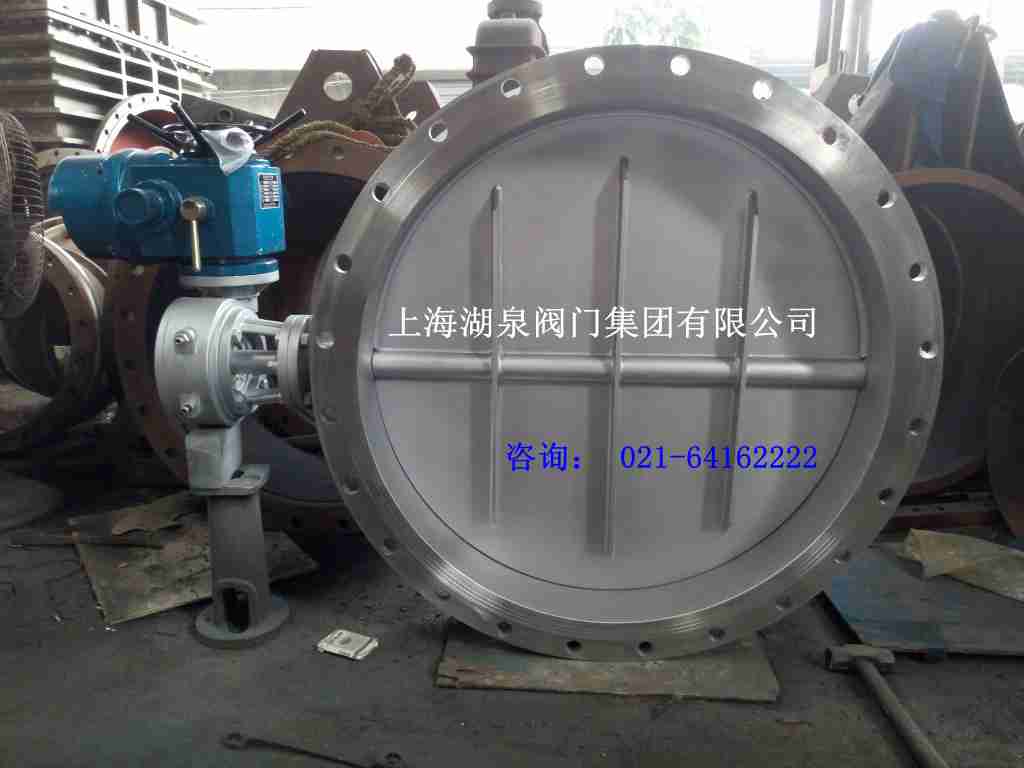

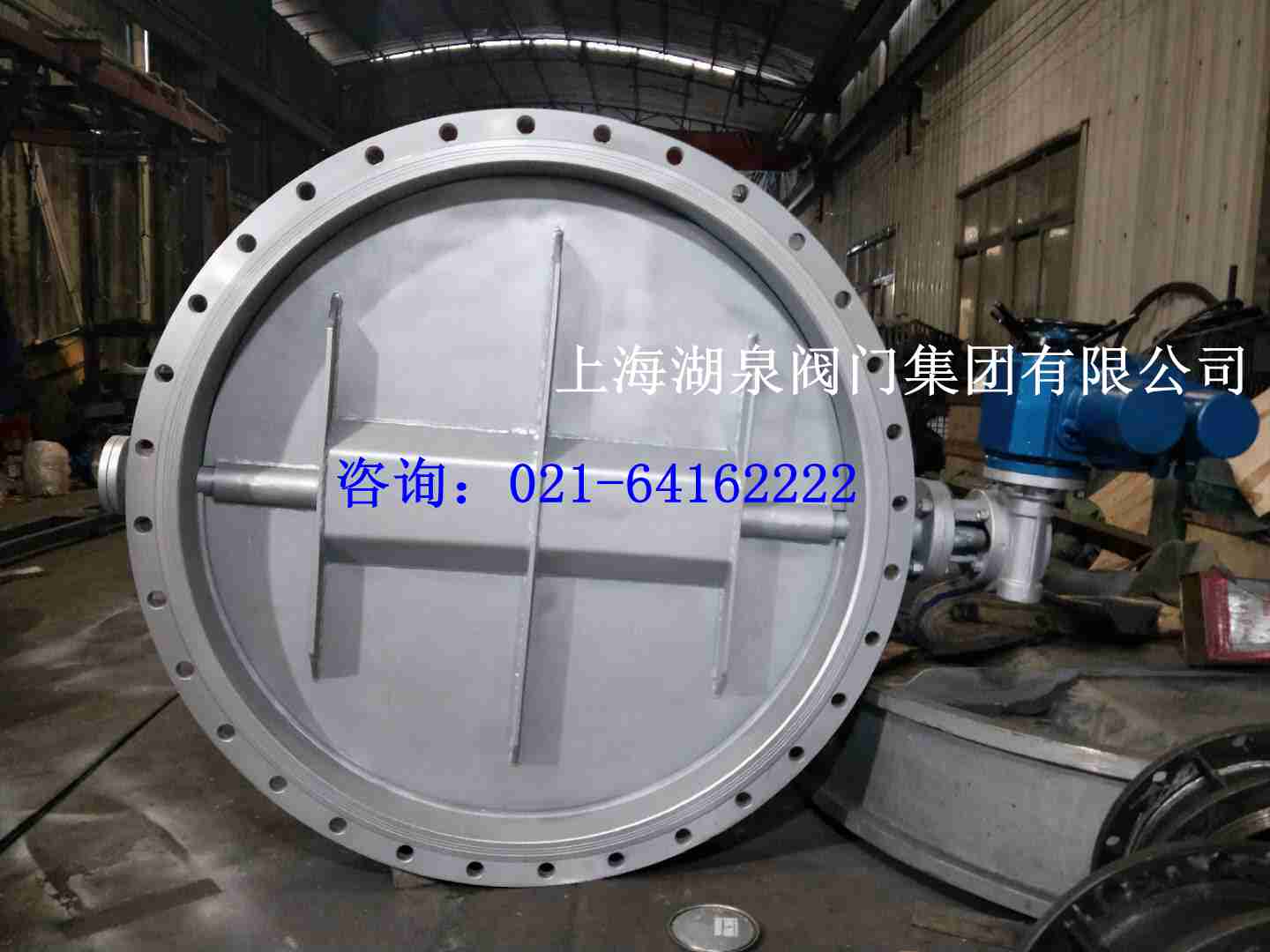

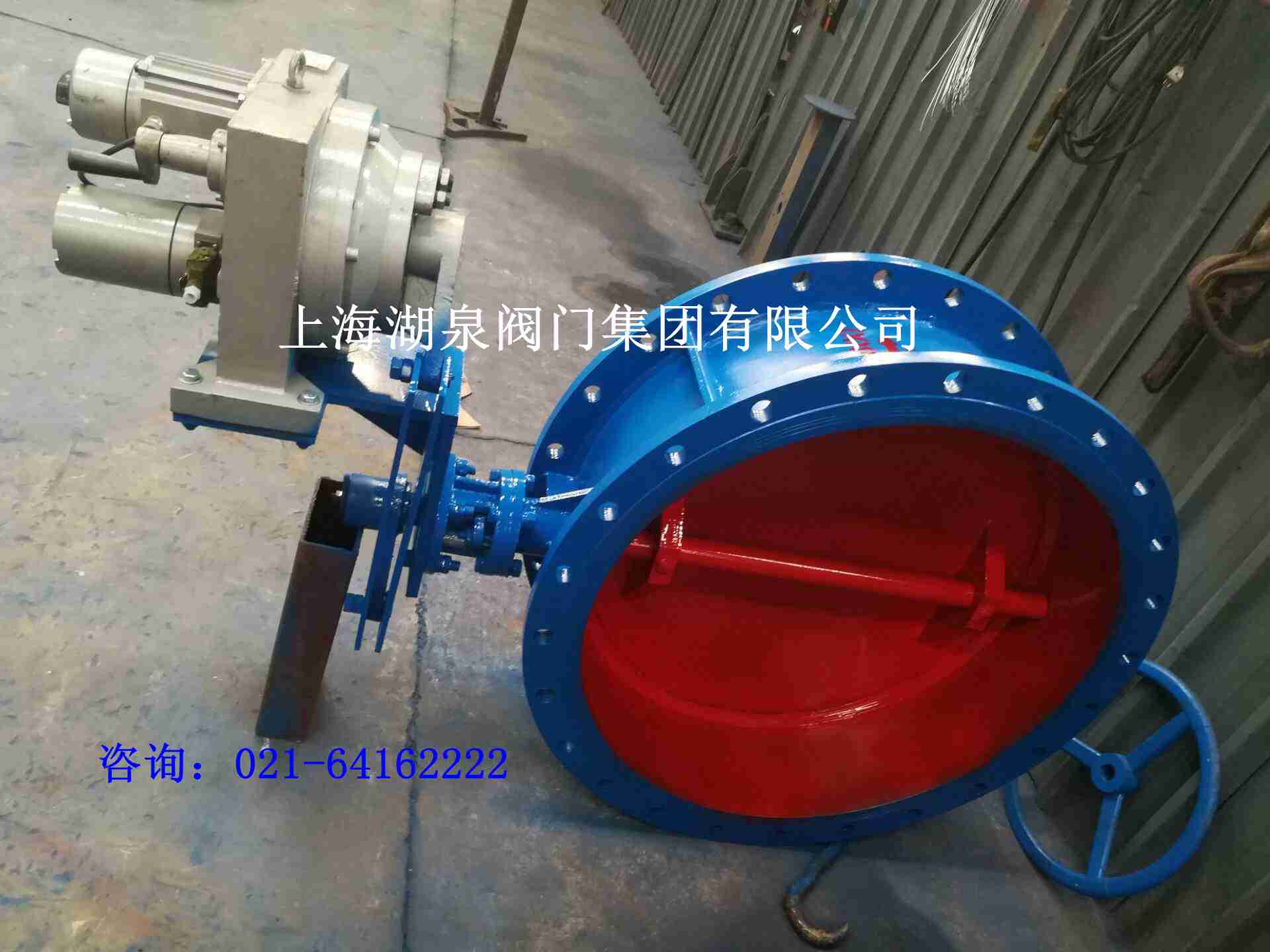

上海湖泉閥門D941W-0.5PKX DN900電動蝶閥產品采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的，結構緊湊、重量輕、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便。內無連桿、螺栓等、工作可靠、使用壽命長。可以多工位安裝，不受介質流向影響是一種非密閉型蝶閥，廣泛適用于建材、冶金、礦山、電力等生產過程種介質溫度≤300℃公稱壓力為0.1Mpa的管道上，用以連通、啟閉或調節介質量。

電動蝶閥D941W-0.5PKX DN900型號產品說明主要性能
公稱壓力：0.1Mpa
適用溫度：-10~300℃、-20~420℃、-30~500℃、
驅動方式：手動、電動、氣動、液動、電液動
適用介質：含塵煙氣、空氣、煤氣及含塵氣體氣閥體
電動通風蝶閥低泄漏率：＜1%
泄漏率：普通型＜3%


電動蝶閥D941W-0.5PKX DN900型號產品說明主要外形尺寸

公稱通徑		結構長度		H	外形尺寸(參考值)
DN		L			D343			D643			D943
毫米mm	英寸inch	短系列	長系列		H1	A1	B1	H2	A2	B2	H3	A3	B3
50	2	108	150	112	350	180	200	625	245	72	530	250	255
65	2 1/2	112	170	115	370	180	200	625	245	72	530	250	255
80	3	114	180	120	380	180	200	645	245	72	565	250	255
100	4	127	190	138	420	180	200	675	355	92	600	250	255
125	5	140	200	164	460	180	200	715	355	92	640	250	255
150	6	140	210	175	555	270	280	800	355	92	705	300	315
200	8	152	230	200	760	400	425	850	250	170	775	300	315
250	10	165	250	243	830	400	425	925	250	170	945	300	315
300	12	178	270	250	895	450	560	1035	450	220	1070	300	315
350	14	190	290	280	950	450	560	1075	450	220	1140	300	315
400	16	216	310	305	1190	535	580	1190	450	220	1210	300	315
450	18	222	330	350	1255	535	580	1250	650	280	1335	575	714
500	20	229	350	380	1305	535	580	1290	650	280	1415	575	714
600	24	267	390	445	1340	570	660	1455	850	380	1605	656	810
700	28	292	430	480	1520	750	550	1585	850	380	1844	656	810
800	32	318	470	530	1710	750	550	1700	1250	380	2040	656	810
900	36	330	510	580	1810	750	550	1965	1250	380	2255	785	863
1000	40	410	550	650	1960	900	750	2015	1250	380	2380	785	863
1200	48	470	630	760	2250	1000	925	2250	1250	380	2640	785	863
1400	56	530	710	850	2435	1000	925	-	-	-	2886	-	-
1600	64	600	790	1030	2780	1000	925	-	-	-	3156	-	-
1800	72	670	870	1230	3020	1100	980	-	-	-	3421	-	-
2000	80	760	950	1350	3270	1100	980	-	-	-	3685	-	-


D941W-0.5PKX DN900通風電動碟閥、通徑分為：200、250、300、300、400、400、600、700、800、900、1000、1100、1200、1300、1400、1500、1600；風濕為：小于350；工作壓力：0.1；法蘭外徑分別為：320、380、430、430、560、540、800、895、1000、1080、1240、1360、1460、1580、1680、1800、1900；法蘭孔分布直徑分別為：285、335、385、495、485、740、840、940、1020、1160、1230、1330、1440、1540、1650、1750；塵蘭間距（閥寬）分別為：180、180、185、180、260、265、300、300、350、500、500、500、600、600、650、650、700
傳動方式分別為：手動及電動兩種。
